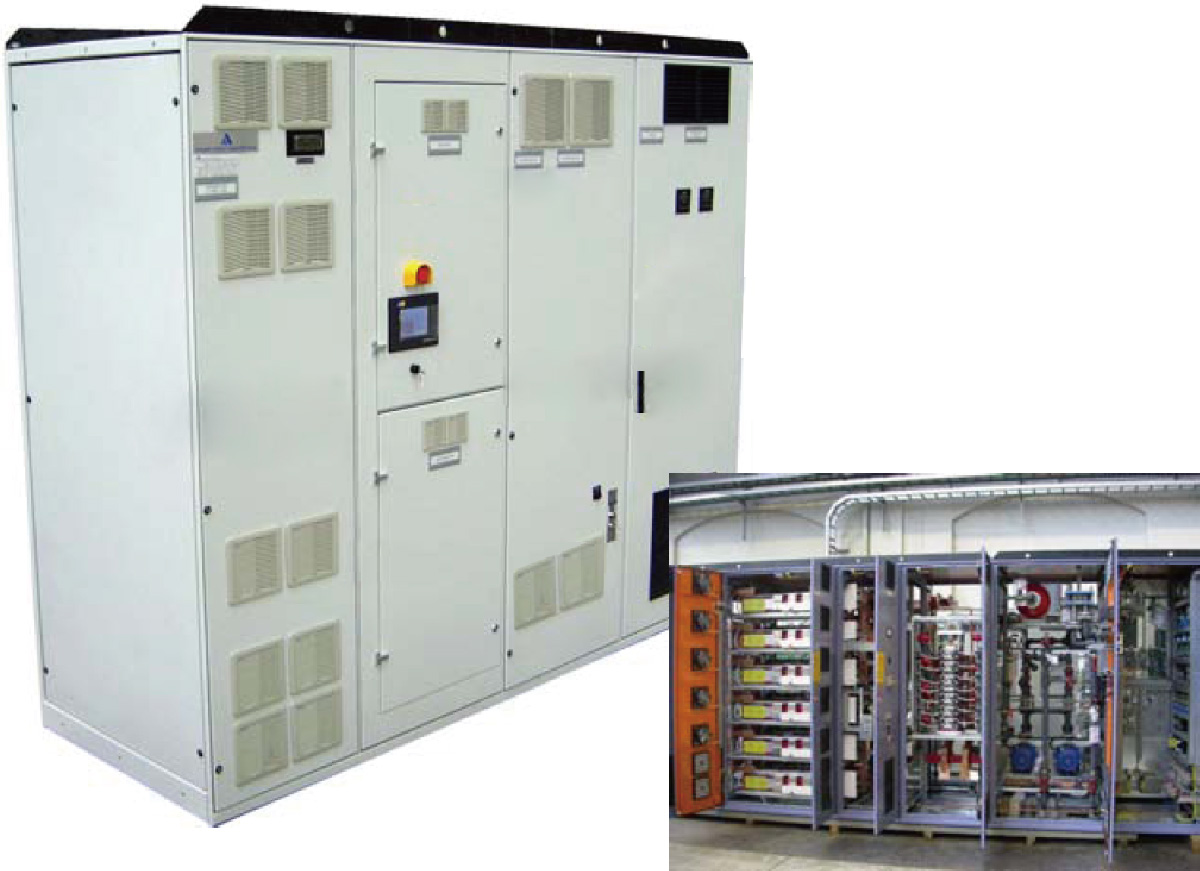

产品概述
YDE3000中压变频器是远大中压工业平台的巅峰之作,能充分满足客户工业应用的诸多需求。电压等级覆盖2.3kV、3.3kV、4.16KV三个典型等级，功率最高可达20000kW，主电路拓扑采用最具性能和成本优势的三电平结构，使远大最擅长的中大功率驱动技术与业界最尖端的控制算法有机结合，形成了产品独特的竞争优势。
电压功率范围
- 电压等级:2.3kV~4.16kV(±10%)
- 功率范围:300-20000kW
- 控制电机:交流异步电机、交流同步电机、大型多绕组电机
系列特点
- 节能:远大中压变频器基于客户生产过程的需求驱动电机，而非全速驱动，确保优化功耗和过程效率。这样，客户可以实现节能，有效减少碳排放。

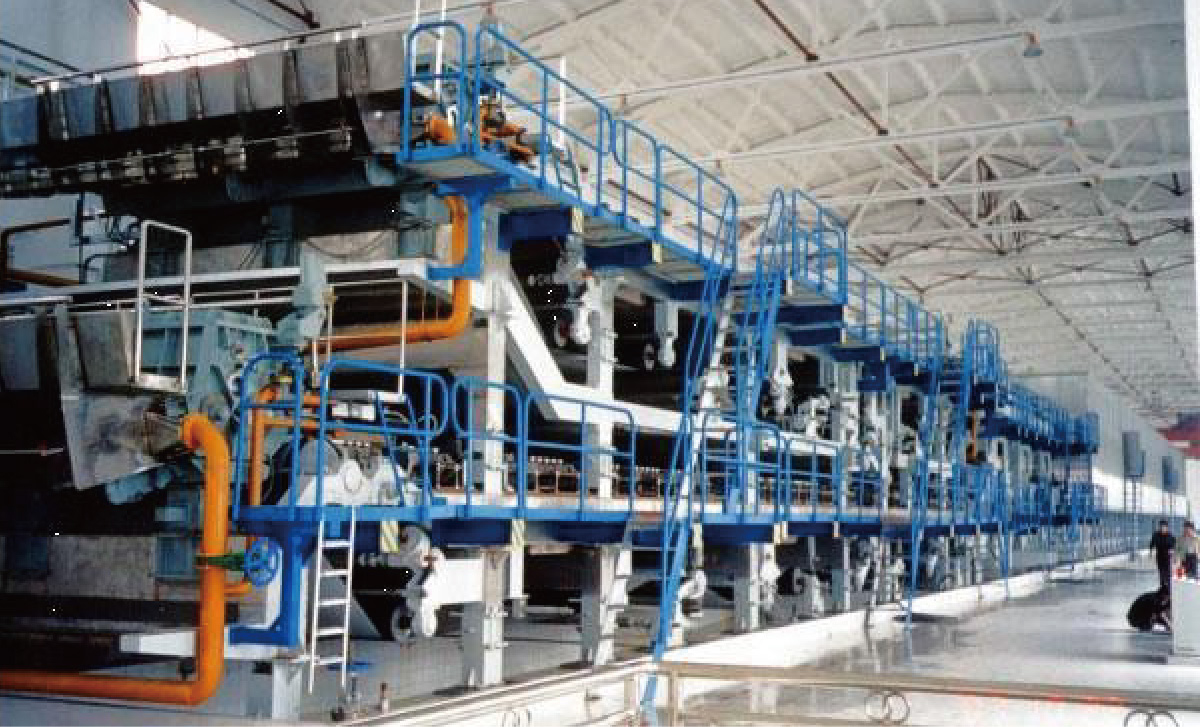

- 更适合客户的应用:YDE3000非常适合各行各业的标准应用。它具有一系列预制解决方案，可以控制各种应用，如泵、风机、传送带、挤出机和压缩机等，即便在恶劣环境下也不例外。
- 灵活的设计易于集成:客户可以轻而易举地将YDE3000集成到系统。变频器可配置集成或外置变压器。由于结合灵活的设计理念，因而不必进行昂贵的谐波分析或安装电网滤波器。
- 电机兼容性:由于采用集成输出正弦波滤波器，客户可驱动标准感应电机、改造老!日电机和使用更长的电机电缆。符合行业标准的接地配置使得YDE3000适用于地下采矿等特殊应用。
- 成熟的设计确保高可靠性:由于采用简单的无熔断器设计，可确保日常运营的可用性。使用数量少可靠性高的部件有助于延长变频器的正常运行时间和使用寿命。借助变频器的失电跨越功能，可以进一步提高可靠性。
- 高质量的过程控制提高生产率:借助远大的DTC技术降低能耗并提高生产效率。变频器的控制在任何情况下都是即时和平稳的，确保更佳产出和生产率。
- 确保人身安全:YDE3000采用防电弧设计，能使客户的人员及货物免受危险电弧的损害。通过认证的安全功能特性与集成的直流接地开关确保系统安全可靠。
- 易于维护保养:可从正面轻松检修所有组件，确保YDE3000的维护保养简单而顺畅。不但拥有强大的本地诊断工具，客户还可以方便的使用远程监控工具。
功能、性能优势
- 外置变压器:根据客户需求,可以提供带外置输入变压器的YDE3000。采用灵活的设计理念,变压器可以室外安装,可以使用油浸式变压器。
- 集成变压器:YDE3000可配置集成干式变压器，并可选配输入接触器，以方便安装和调试。
- 冷却系统:YDE3000提供风冷型和水冷型，水冷型可以提高总体效率，并更大限度减小耗散到电气室的热量，不必配备额外的通风系统。
- 高效的拓扑结构:三电平逆变器，不需要功率半导体的串联或并联，是一种更简单、更可靠的变频器拓扑结构。
- 定制化的设计:客户可根据实际应用，在IGBT、IEGT中选择开关管，在AC/AC、DC/AC、AC/DC、AFE前端背靠背式中选择拓扑，面向不同应用，释放设备最大性能，系统性降低成本。
- 输出正弦滤波器:适用于标准电机以及改造应用，消除电压反射以及共模电压。

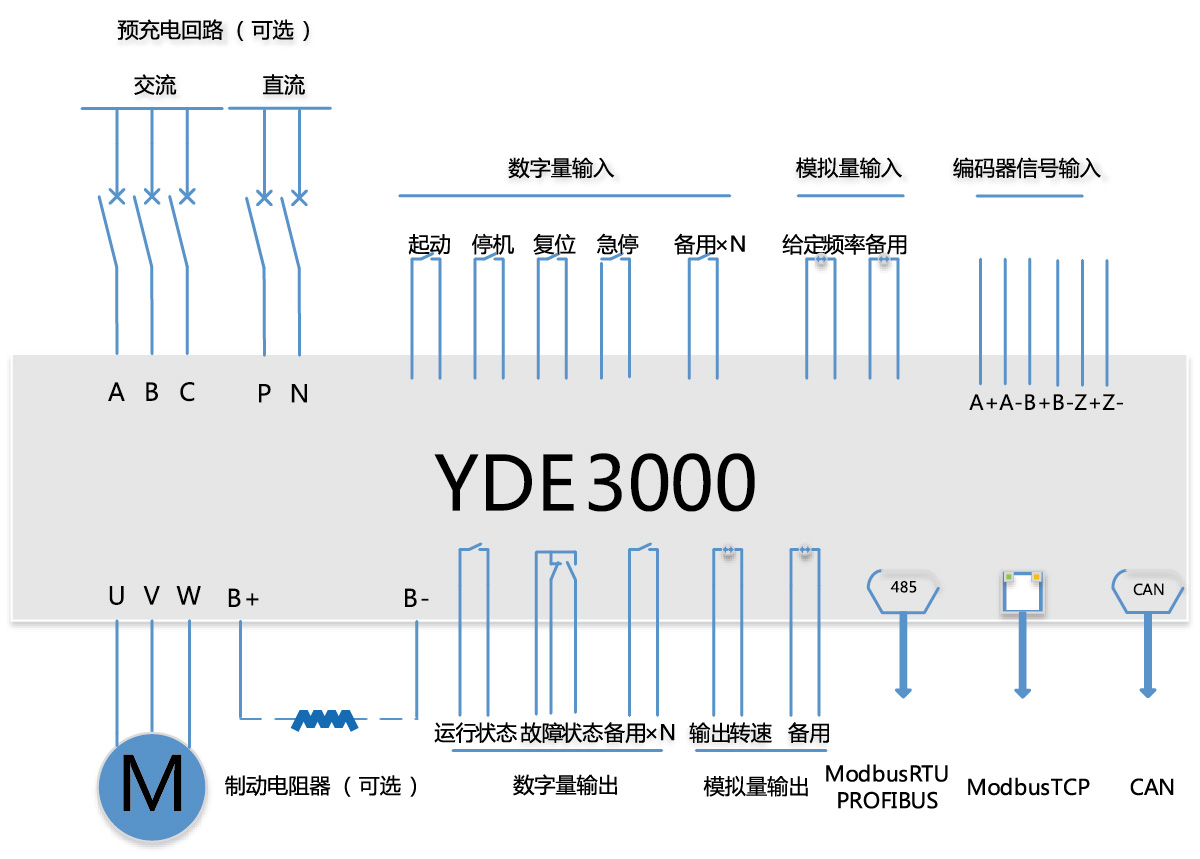

系统接口
注:该接线图表示的是标准系统接线，实际系统可以根据需要进行接口增减及改进。
型号命名
技术参数
| 项目 | 规格 | |
|---|---|---|
| 基本性能 | 功率范围 | 315kW~20000kW |
| 适配电机 | 异步电机，同步电机 | |
| 输入电压 | 2.3kV/3.3kV/4.16kV(±10%) | |
| 输入频率 | 50/60Hz(±5%) | |
| 系统输出电压 | 0~2.3kV/0~3.3kV/0~4.16kV | |
| 系统过载能力 | 120%每10分钟允许1分钟 | |
| 运行方式 | 两象限、四象限 | |
| 额定效率 | ≥98.5% | |
| 变频器输出频率范围 | 0~120Hz | |
| 输入侧功率因数 | ≥0.96(大于20%负载) | |
| 控制特性 | 控制方式 | 恒压频比控制(V/F)、闭环矢量控制(VC)、开环矢量控制(SLVC) |
| 频率分辨率 | 0.01Hz | |
| 速度控制精度 | ≤1%o | |
| 总谐波THDi | 符合GB/T14549-1993和IEEE 519-1992的要求 | |
| 转矩响应时间 | 10ms | |
| 控制连接 | 模拟量输入、输出 | 根据实际需要选配 |
| 数字量输入、输出 | 根据实际需要选配 | |
| 上位机连接 | 默认ModbusRTU,ModbusTCP、Profibus、CAN可选，其他特定通信协议可根据需要定制 | |
| 智能人机交互 | YDDriveHART、YDDriveTouch、YDDrivePAD可选 | |
| 环境条件 | 工作环温 | -10℃~+40℃,+40℃~+50℃降额使用 |
| 环境湿度 | 0~95%,无凝露 | |
| 噪音等级 | ≤80dB(A) | |
| 海拔高度 | 海拔1000m以下无功率降额，>1000m需降额运行，每升高100m,降额1% | |
| 机械数据 | 冷却方式 | 空冷、水冷可选 |
| 防护等级 | IP31、IP42可选 | |
| 保护功能 | 保护功能 | 短路、过流、过载、过压、欠压、缺相、编码器断线、过热、模拟量断线、通讯故障 |
YDE3233系列产品规格(3.3kV，两象限-水冷型)

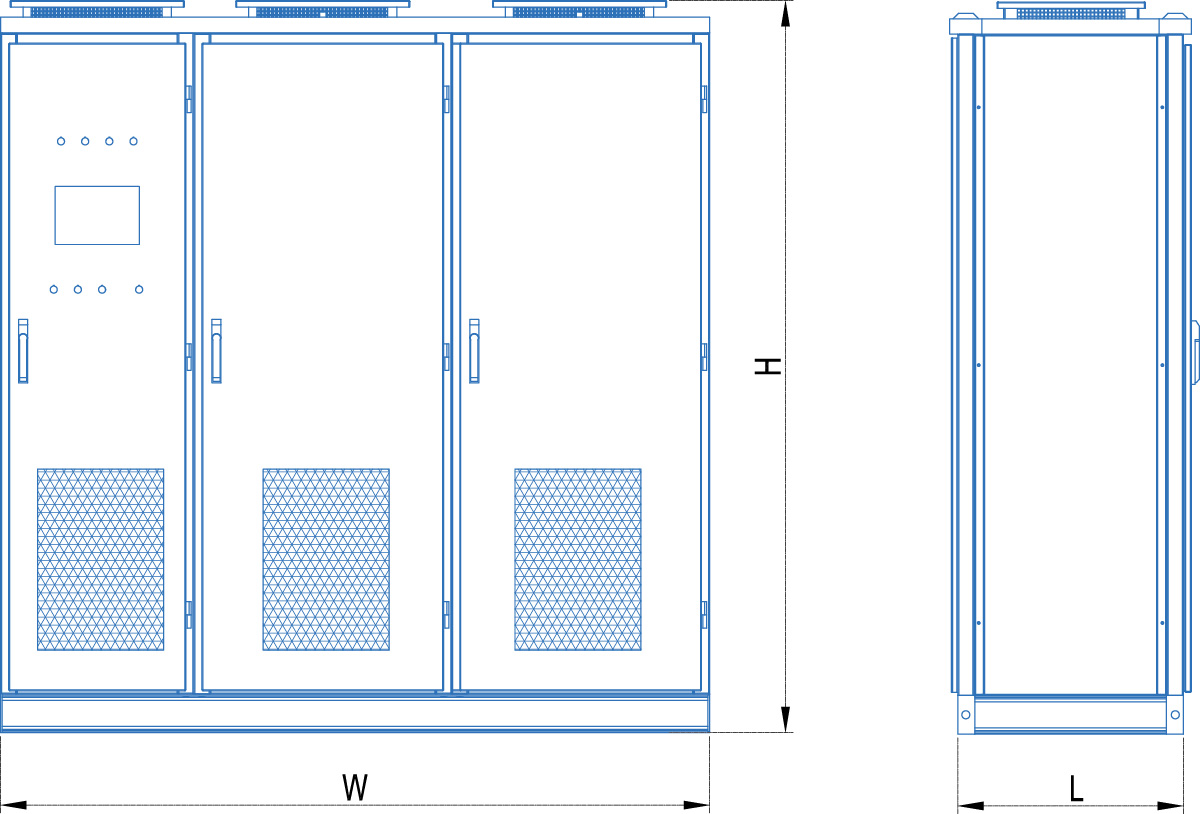

| 型号 | 电机电流(A) | 电机功率(kW) | 尺寸W×L×H(mm) | 重量(kg) |
|---|---|---|---|---|
| YDE3233-192 | 192 | 900 | 3000x1000x2200 | 1850 |
| YDE3233-210 | 210 | 1000 | 3000x1000x2200 | 1850 |
| YDE3233-236 | 236 | 1120 | 3000x1000x2200 | 1850 |
| YDE3233-262 | 262 | 1250 | 3000x1000x2200 | 1850 |
| YDE3233-297 | 297 | 1400 | 3000x1000x2200 | 2300 |
| YDE3233-332 | 332 | 1600 | 3000x1000x2200 | 2300 |
| YDE3233-376 | 376 | 1800 | 3000x1000x2200 | 2300 |
| YDE3233-420 | 420 | 2000 | 3000x1000x2200 | 2300 |
| YDE3233-472 | 472 | 2250 | 4500x1000x2200 | 3000 |
| YDE3233-425 | 525 | 2500 | 4500x1000x2200 | 3000 |
| YDE3233-586 | 586 | 2800 | 4500x1000x2200 | 3200 |
| YDE3233-656 | 656 | 3150 | 4500x1000x2200 | 3200 |
| YDE3233-744 | 744 | 3550 | 5000x1000x2200 | 3500 |
| YDE3233-831 | 831 | 4000 | 5000x1000x2200 | 3500 |
| YDE3233-936 | 936 | 4500 | 5000x1000x2200 | 3500 |
| YDE3233-1041 | 1041 | 5000 | 5000x1000x2200 | 3500 |
YDE3433系列产品规格(3.3kV，四象限-水冷型)
| 型号 | 电机电流(A) | 电机功率(kW) | 尺寸W×L×H(mm) | 重量(kg) |
|---|---|---|---|---|
| YDE3433-192 | 192 | 900 | 3650x1000x2200 | 2250 |
| YDE3433-210 | 210 | 1000 | 3650x1000x2200 | 2250 |
| YDE3433-236 | 236 | 1120 | 3650x1000x2200 | 2250 |
| YDE3433-262 | 262 | 1250 | 3650x1000x2200 | 2250 |
| YDE3433-297 | 297 | 1400 | 3650x1000x2200 | 2750 |
| YDE3433-332 | 332 | 1600 | 3650x1000x2200 | 2750 |
| YDE3433-376 | 376 | 1800 | 3650x1000x2200 | 2750 |
| YDE3433-420 | 420 | 2000 | 3650x1000x2200 | 2750 |
| YDE3433-472 | 472 | 2250 | 5000x1000x2200 | 3750 |
| YDE3433-425 | 525 | 2500 | 5000x1000x2200 | 3750 |
| YDE3433-586 | 586 | 2800 | 5000x1000x2200 | 3750 |
| YDE3433-656 | 656 | 3150 | 5000x1000x2200 | 3750 |
| YDE3433-744 | 744 | 3550 | 6500x1000x2200 | 5250 |
| YDE3433-831 | 831 | 4000 | 6500x1000x2200 | 5250 |
| YDE3433-936 | 936 | 4500 | 6500x1000x2200 | 5250 |
| YDE3433-1041 | 1041 | 5000 | 6500x1000x2200 | 5250 |
注：
1、以上表格和图片内容只包含变频器本体，不包括旁路柜等可选件。
2、产品尺寸、重量等数据仅供参考，以最终设计图纸为准。
3、更大功率的设备请具体沟通。
