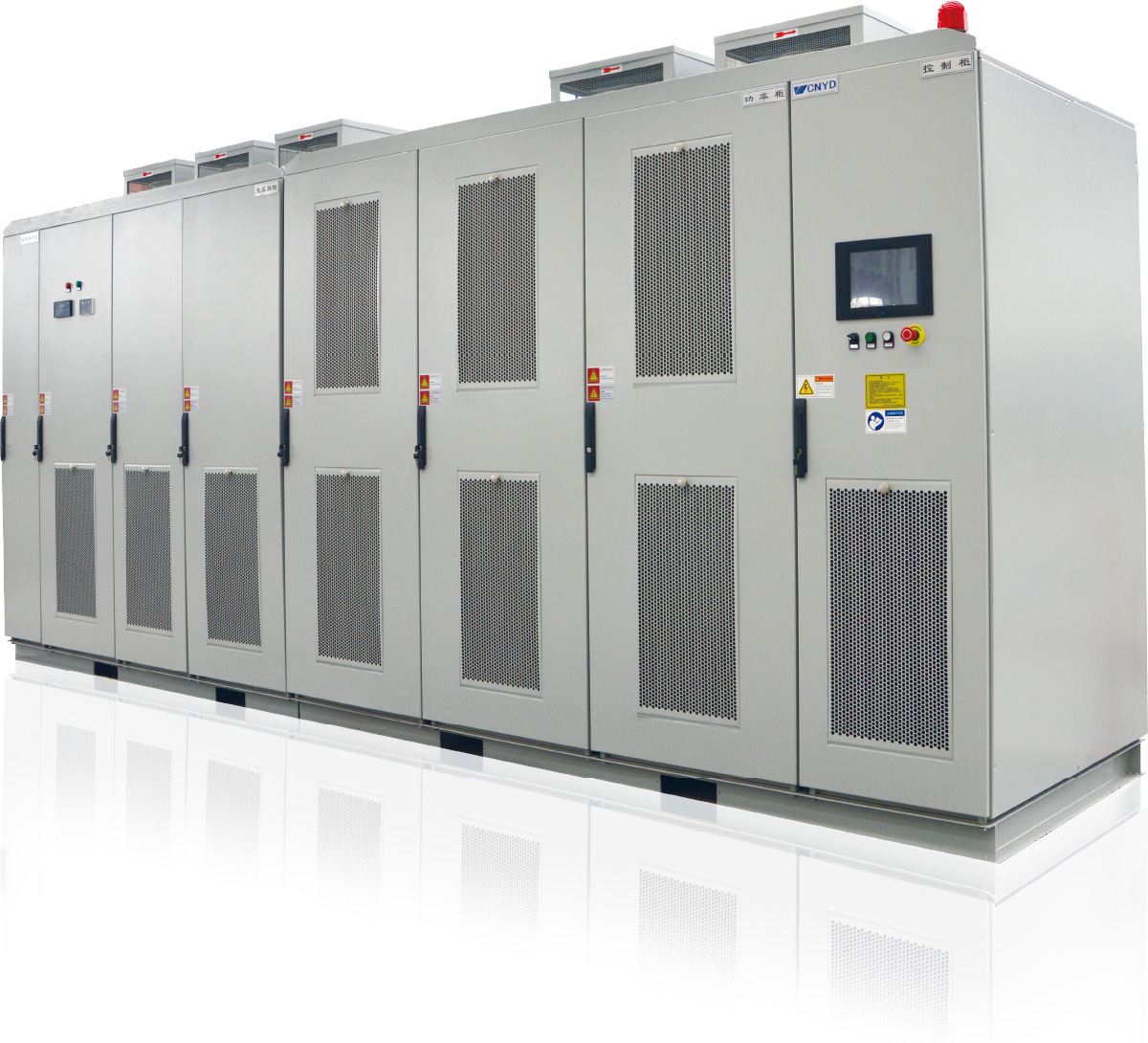

产品特点

  • 成熟拓扑结构:级联多电平结构，效率高，运行可靠，功率单元可在故障下实现旁路运行
  • 采用优秀的多脉冲整流方式:6KV30~36脉冲、10KV48~54脉冲
  • 四象限整流:无前置电抗器，六脉波模式
  • 模块化设计:功率单元都能够互相替换，正面维护，极大缩小了维护时间和维护成本，节约安装空间
  • 先进控制性能:集成同步/异步电机的高性能有感/无感矢量控制、恒压频比控制，运行曲线可设
  • 主从控制:高速总线及矢量控制以支持多台电机的同轴运行，实现快速功率平衡
  • 快速飞车起动:使电机更平稳、可靠连续运行
  • 电机同步并网/退网功能:尤其适用于大功率电机软起和多台电机运行场合
  • 配备全中文操作界面:符合国人操作习惯，让使用更简单
  • 支持工业总线通讯协议:Modbus、Profibus、TCP/IP等满足各种工况场合，便于系统通讯,顺畅
  • 遍布全国的服务网络:高效响应机制为您提供贴心服务

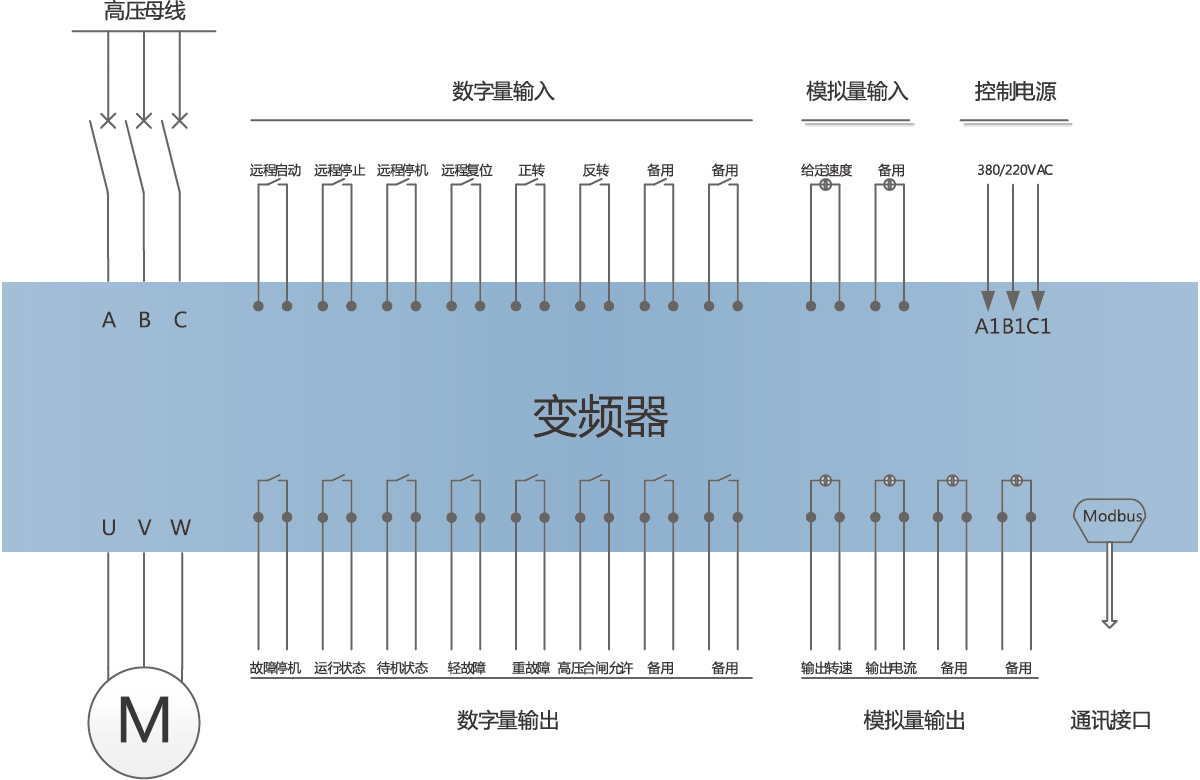

系统接口

注:该接线图表示的是标准系统接线，实际系统可以根据需要进行接口增减及改进

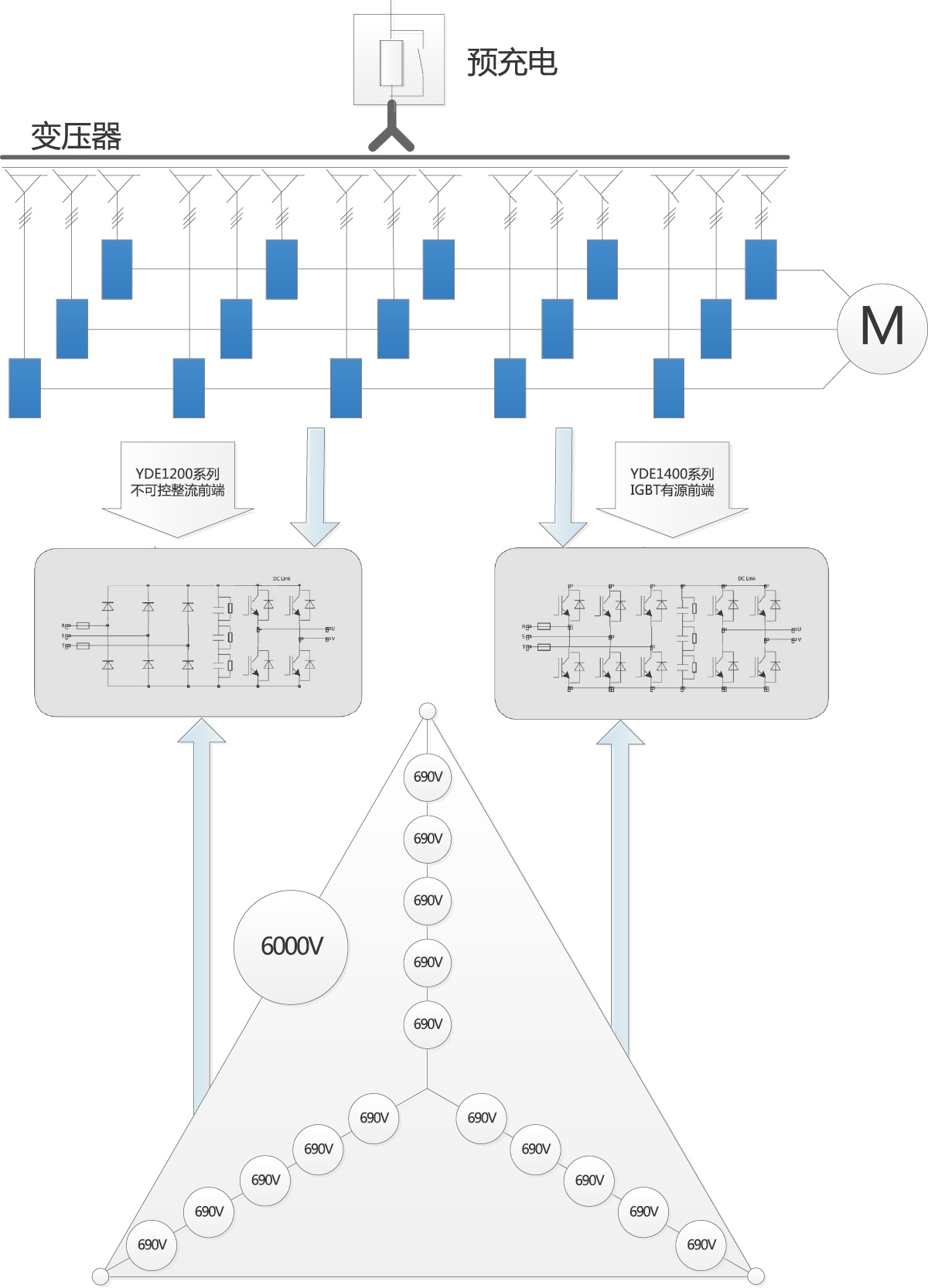

变频器原理

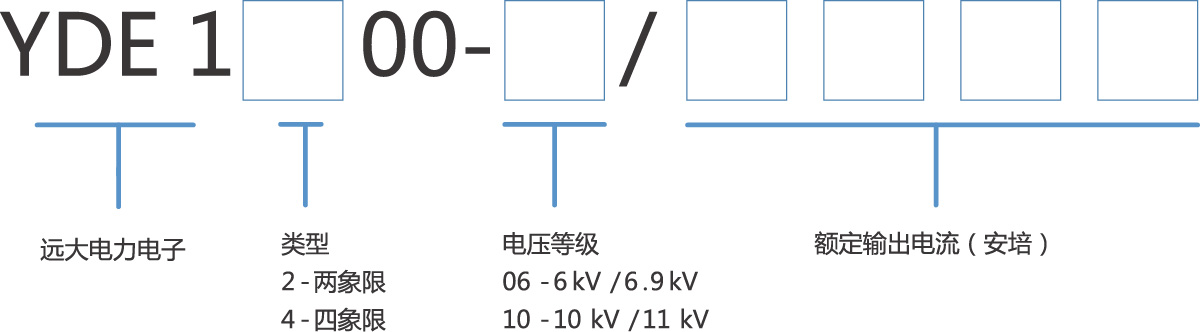

型号命名



技术参数

项目 规格
基本性能 功率范围 185kW~80000kW
适配电机 异步电机，同步电机
输入电压 6kV/10kV(±10%)
输入频率 50/60Hz(±5%)
系统输出电压 0~6kV/0~10kV
系统过载能力 120%每10分钟允许1分钟
运行方式 两象限、四象限
额定效率 >96%
变频器输出频率范围 0~120Hz
控制特性 输入侧功率因数 >0.96(大于20%负载)
控制方式 恒压频比控制(V/F),闭环矢量控制(VC),开环矢量控制(SLVC)
频率分辨率 0.01Hz
总谐波THDi 符合GB/T14549-1993和IEEE 519-1992的要求
转矩响应时间 <100ms
控制连接 模拟量输入、输出 根据实际需要选配
数字量输入、输出 根据实际需要选配
上位机连接 默认ModbusRTU,ModbusTCP、Profibus、CAN可选，其他特定通信协议可根据需要定制
智能人机交互 YDDriveHART、YDDriveTouch、YDDrivePAD可选
环境条件 工作环温 -10℃~+40℃,+40℃~+50℃降额使用
环境湿度 0~95%,无凝露
噪音等级 ≤80dB(A)
海拔高度 海拔1000m以下无功率降额，>1000m需降额运行，每升高100m,降额1%
机械数据 冷却方式 空冷、水冷可选
防护等级 IP30、IP31、IP33可选
保护功能 保护功能 短路、过流、过载、过压、欠压、缺相、编码器断线、过热、模拟量断线、通讯故障

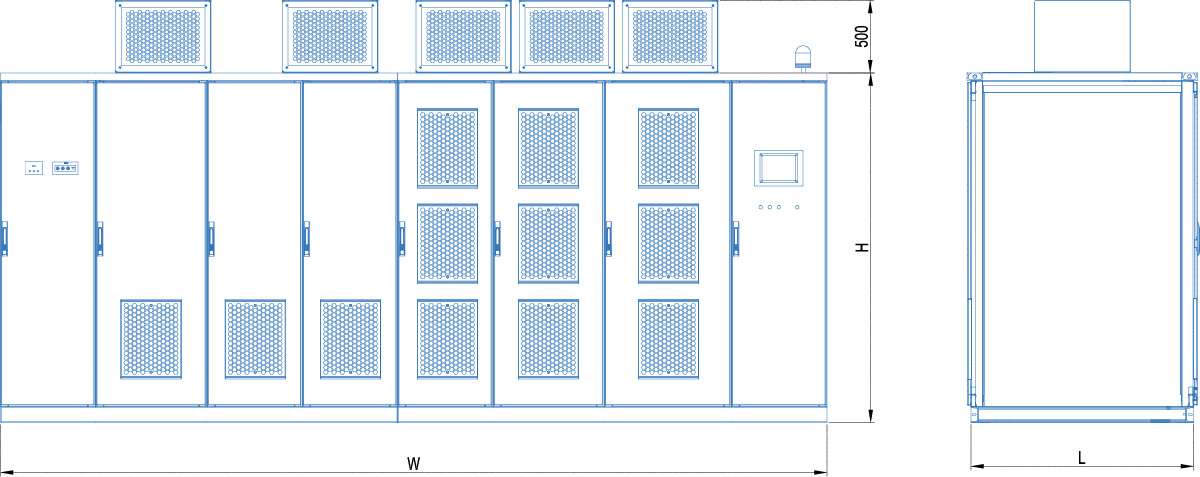

YDE1200-06系列产品规格(6kV，两象限)

型号 电机电流(A) 电机功率(kW) 尺寸W×L×H(mm) 重量(kg)
YDE1200-06/20 20  185  2800×1400×2200 3400
YDE1200-06/25 25  200  2800×1400×2200 3400
YDE1200-06/30 30  250  2800×1400×2200 3400
YDE1200-06/35 35  280  2800×1400×2200 3400
YDE1200-06/40 40  315  2800×1400×2200 3400
YDE1200-06/45 45  355  2800×1400×2200 3400
YDE1200-06/50 50  400  2800×1400×2200 3400
YDE1200-06/55 55  450  2800×1400×2200 3400
YDE1200-06/60 60  500  2800×1400×2200 3400
YDE1200-06/65 65  560  2800×1400×2200 3400
YDE1200-06/75 75  630  2800×1400×2200 3400
YDE1200-06/85 85  710  4800×1400×2200 3500
YDE1200-06/95 95  800  4800×1400×2200 3500
YDE1200-06/105 105  900  4800×1400×2200 3500
YDE1200-06/115 115  1000  4800×1400×2200 3500
YDE1200-06/130 130  1120  4800×1400×2200 3500
YDE1200-06/145 145  1250  4800×1400×2200 3500
YDE1200-06/160 160  1400  5600×1400×2400 4500
YDE1200-06/185 185  1600  5600×1400×2400 4500
YDE1200-06/205 205  1800  5600×1400×2400 4500
YDE1200-06/230 230  2000  5600×1400×2400 5500
YDE1200-06/260 260  2240  6600×1400×2400 5500
YDE1200-06/270 270  2500  6600×1400×2400 8500
YDE1200-06/300 300  2800  6600×1400×2400 8500
YDE1200-06/340 340  3150  8000×1800×2600 13500
YDE1200-06/380 380  3550  8000×1800×2600 14000
YDE1200-06/450 450  4000  8000×1800×2600 14500
YDE1200-06/505 505  4500  8000×1800×2600 17000
YDE1200-06/560 560  5000  8000×1800×3000 18000
YDE1200-06/675 675  5600  8000×2200×3000 21000
YDE1200-06/725 725  6000  9000×2200×3000 21000
YDE1200-06/760 760  6300  9000×2200×3000 21000
YDE1200-06/870 870  7100  9000×2200×3000 21000
YDE1200-06/900 900  8000  9000×2200×3000 21000
YDE1200-06/1150 1150  10000  9000×2200×3000 21000

YDE1200-10系列产品规格(10kV，两象限)

型号 电机电流(A) 电机功率(kW) 尺寸W×L×H(mm) 重量(kg)
YDE1200-10/15 15  220  3000×1400×2200 3500
YDE1200-10/20 20  280  3000×1400×2200 3500
YDE1200-10/25 25  355  3000×1400×2200 3500
YDE1200-10/30 30  400  3000×1400×2200 3500
YDE1200-10/35 35  500  3000×1400×2200 3500
YDE1200-10/40 40  560  3000×1400×2200 3500
YDE1200-10/45 45  630  3000×1400×2200 3500
YDE1200-10/50 50  710  3000×1400×2200 3500
YDE1200-10/60 60  800  3000×1400×2200 3500
YDE1200-10/65 65  900  3000×1400×2200 3500
YDE1200-10/70 70  1000  3000×1400×2200 3500
YDE1200-10/80 80  1120  5800×1400×2200 4700
YDE1200-10/85 85  1250  5800×1400×2200 4700
YDE1200-10/100 100  1400  5800×1400×2200 4700
YDE1200-10/110 110  1600  5800×1400×2200 4700
YDE1200-10/125 125  1800  5800×1400×2200 4700
YDE1200-10/140 140  2000  5800×1400×2200 4700
YDE1200-10/155 155  2240  6200×1600×2400 7200
YDE1200-10/170 170  2500  8600×1600×2400 7200
YDE1200-10/190 190  2800  8600×1600×2400 7200
YDE1200-10/220 220  3150  8600×1600×2400 7200
YDE1200-10/245 245  3550  8600×1600×2600 8000
YDE1200-10/280 280  4000  8600×1600×2600 8000
YDE1200-10/310 310  4500  8600×1600×2600 8000
YDE1200-10/340 340  5000  8600×1600×2600 8000
YDE1200-10/385 385  5600  11000×1800×2800 15000
YDE1200-10/430 430  6300  11000×1800×2800 15000
YDE1200-10/485 485  7100  11000×1800×2800 15000
YDE1200-10/550 550  8000  11000×1800×2800 19000
YDE1200-10/650 650  9000  11000×1800×2800 22000
YDE1200-10/750 750  10000  15000×2000×3000 22000
YDE1200-10/900 900  12500  15000×2200×3000 22000
YDE1200-10/1150 1150  15500  15000×2200×3000 22000

YDE1400-06系列产品规格(6kV，四象限)

型号 电机电流(A) 电机功率(kW) 尺寸W×L×H(mm) 重量(kg)
YDE1400-06/20 20  200  3500×1600×2200 3400
YDE1400-06/25 25  220  3500×1600×2200 3400
YDE1400-06/30 30  250  3500×1600×2200 3400
YDE1400-06/35 35  280  3500×1600×2200 3400
YDE1400-06/40 40  315  3500×1600×2200 3400
YDE1400-06/45 45  355  3500×1600×2200 3400
YDE1400-06/50 50  400  3500×1600×2200 3400
YDE1400-06/55 55  450  3500×1600×2200 3400
YDE1400-06/60 60  500  3500×1600×2200 3400
YDE1400-06/65 65  560  3500×1600×2200 3400
YDE1400-06/75 75  630  3500×1600×2200 3400
YDE1400-06/85 85  710  4800×1400×2200 3500
YDE1400-06/95 95  800  4800×1400×2200 3500
YDE1400-06/105 105  900  4800×1400×2200 3500
YDE1400-06/115 115  1000  4800×1400×2200 3500
YDE1400-06/130 130  1120  4800×1400×2200 3500
YDE1400-06/145 145  1250  4800×1400×2200 3500
YDE1400-06/160 160  1400  5600×1400×2400 4500
YDE1400-06/185 185  1600  5600×1400×2400 4500
YDE1400-06/210 210  1800  5600×1400×2400 4500
YDE1400-06/230 230  2000  5600×1400×2400 5500
YDE1400-06/260 260  2240  6600×1400×2400 5500
YDE1400-06/270 270  2500  6600×1400×2400 8500
YDE1400-06/300 300  2800  6600×1400×2400 8500
YDE1400-06/340 340  3150  8000×1800×2600 13500
YDE1400-06/390 390  3550  8000×1800×2600 14000
YDE1400-06/450 450  4000  8000×1800×2600 14500
YDE1400-06/500 500  4500  8000×1800×2600 17000
YDE1400-06/560 560  5000  8000×1800×3000 18000
YDE1400-06/675 675  5600  8000×2200×3000 21000
YDE1400-06/725 725  6000  9000×2200×3000 21000
YDE1400-06/760 760  6300  9000×2200×3000 21000
YDE1400-06/870 870  7100  9000×2200×3000 21000
YDE1400-06/900 900  8000  9000×2200×3000 21000
YDE1400-06/1150 1150  10000  9000×2200×3000 21000

YDE1400-10系列产品规格(10kV，四象限)

型号 电机电流(A) 电机功率(kW) 尺寸W×L×H(mm) 重量(kg)
YDE1400-10/17 15  220  3500×1600×2200 3500
YDE1400-10/19 20  250  3500×1600×2200 3500
YDE1400-10/26 25  355  3500×1600×2200 3500
YDE1400-10/30 30  400  3500×1600×2200 3500
YDE1400-10/35 35  450  3500×1600×2200 3500
YDE1400-10/40 40  500  3500×1600×2200 3500
YDE1400-10/45 45  560  3500×1600×2200 3500
YDE1400-10/50 50  630  3500×1600×2200 3500
YDE1400-10/55 55  710  3500×1600×2200 3500
YDE1400-10/60 60  800  3500×1600×2200 3500
YDE1400-10/65 65  900  3500×1600×2200 3500
YDE1400-10/70 70  1000  3500×1600×2200 3500
YDE1400-10/80 80  1120  5800×1400×2200 4700
YDE1400-10/90 90  1250  5800×1400×2200 4700
YDE1400-10/100 100  1400  5800×1400×2200 4700
YDE1400-10/110 110  1600  5800×1400×2200 4700
YDE1400-10/125 125  1800  5800×1400×2200 4700
YDE1400-10/140 140  2000  5800×1400×2200 4700
YDE1400-10/155 155  2240  6200×1600×2400 7200
YDE1400-10/172 175  2500  8600×1600×2400 7200
YDE1400-10/200 200  2800  8600×1600×2400 7200
YDE1400-10/220 220  3150  8600×1600×2400 7200
YDE1400-10/245 245  3550  8600×1600×2600 8000
YDE1400-10/280 280  4000  8600×1600×2600 8000
YDE1400-10/310 310  4500  8600×1600×2600 8000
YDE1400-10/340 340  5000  8600×1600×2600 8000
YDE1400-10/385 385  5600  11000×1800×2800 12000
YDE1400-10/430 430  6300  11000×1800×2800 12000
YDE1400-10/485 485  7100  11000×1800×2800 12000
YDE1400-10/545 545  8000  11000×1800×2800 12000
YDE1400-10/650 650  9000  11000×1800×2800 22000
YDE1400-10/750 750  10000  15000×2000×3000 22000
YDE1400-10/900 900  12500  15000×2200×3000 22000
YDE1400-10/1150 1150  15500  15000×2200×3000 22000



注：
1、以上表格和图片内容只包含变频器本体，不包括旁路柜等可选件。
2、产品尺寸、重量等数据仅供参考，以最终设计图纸为准。
3、更大功率的设备请具体沟通。
